  •   Srovės matavimo replės UT219PV /UNI-T/

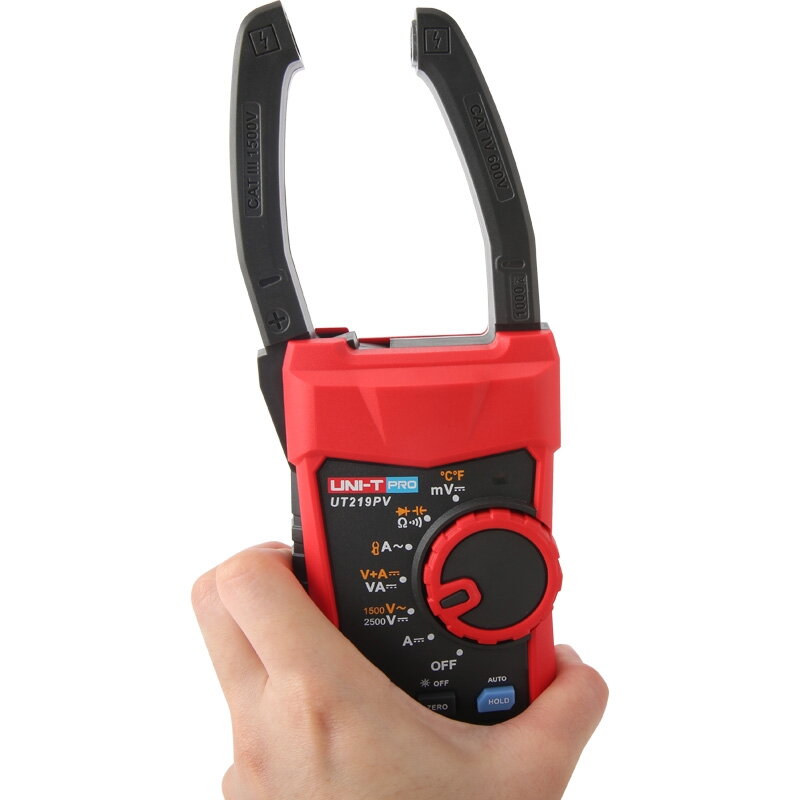

      Srovės matavimo replės UT219PV /UNI-T/ 1

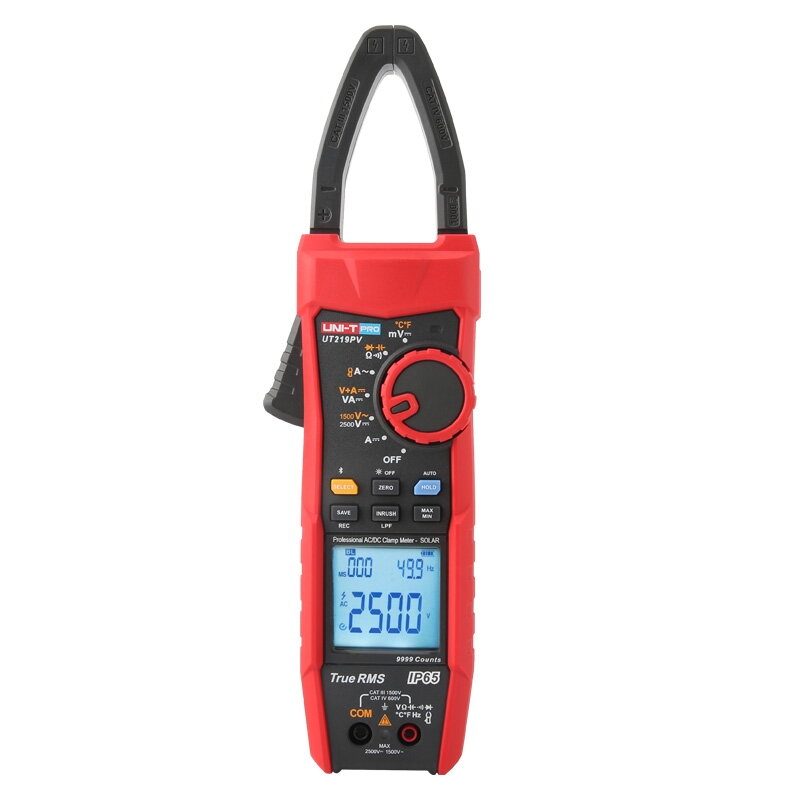

    Srovės matavimo replės UT219PV /UNI-T/

    Kodas: 2737
    Pasiteirauti apie prekę
    277.00 € su PVM vnt.
    ( 228.93 € be PVM )
    Šią prekę turime sandėlyje.
    Į krepšelį

    SOLAR Pro, DC 2500V, AC 1500V, AC/DC 1000A, 2500kVA, 5Hz~1kHz, 100kΩ, 1000μF, -40℃~400℃, V+A, True RMS, Bluetooth, IP65, CAT III 1500V

    Gamintojas
    UNI-T
  • Prekės aprašymas



    Profesionalios AC/DC Srovės Matavimo Replės UNI-T UT219PV

    Aukštos įtampos fotovoltinėms sistemoms skirtas True RMS matuoklis su IP65 apsauga bei Bluetooth funkcija.

    UNI-T UT219PV yra pažangios kintamosios ir nuolatinės srovės (AC/DC) matavimo replės, sukurtos specialiai darbui su aukštos įtampos saulės elektrinėmis (fotovoltinėmis sistemomis). Prietaisas leidžia saugiai matuoti nuolatinę įtampą net iki 2500 V DC bei kintamąją įtampą iki 1500 V AC.

    Dėl automatinio diapazono pasirinkimo ir dvigubo ekrano (iki 9999 skaičių) replės leidžia tiksliai įvertinti įtampą, srovę, žemo dažnio filtruotą įtampą/srovę (LPF), paleidimo srovę (Inrush), maksimalią galią, varžą, talpą bei temperatūrą. UT219PV pritaikymas neapsiriboja vien saulės jėgainėmis – prietaisas idealiai tinka energijos kaupimo sistemoms (ESS), nepertraukiamo maitinimo šaltiniams (UPS) ir dideliems pramoniniams varikliams aptarnauti.

    Kodėl šį prietaisą verta turėti saulės jėgainių ir elektros meistrams?

    Didėjant saulės elektrinių galiai, tradiciniai matuokliai nebegali saugiai apdoroti aukštų nuolatinės srovės įtampų. UNI-T UT219PV išsprendžia šiuos iššūkius:

    • Saugumas dirbant su saulės moduliais: Palaikoma CAT III 1500V ir CAT IV 600V apsaugos kategorija garantuoja saugų darbą su galingomis fotovoltinėmis grandinėmis.
    • Apsauga nuo atvirkštinio poliškumo: Saulės panelių poliškumo indikacija (garsinis ir vizualinis pavojaus signalas) leidžia išvengti klaidų jungiant įrangą.
    • Nuotolinis duomenų stebėjimas: Integruotas Bluetooth 5.0 ryšys leidžia stebėti matavimus telefone ir išvengti pavojaus būnant arti aukštos įtampos šaltinių.
    Pagrindiniai Privalumai

    ⚡ 2500V DC / 1500V AC

    Išplėstas įtampos matavimo diapazonas pritaikytas modernioms saulės elektrinėms[cite: 1].



    IP65 Apsauga

    Atsparus dulkėms ir vandens srovei korpusas garantuoja patikimumą lauko sąlygomis[cite: 1].



    Bluetooth 5.0

    Galimybė stebėti bei įrašyti duomenis per išmaniąją programėlę realiu laiku[cite: 1].

    Atliekamos Funkcijos ir Galimybės
    • True RMS Tikslus kintamosios srovės ir įtampos matavimas net ir iškraipytose bangos formose.
    • LPF Režimas Žemo dažnio filtras (Low Pass Filter) užtikrina tikslius matavimus dažnio keitikliuose ir varikliuose.
    • Inrush Current Paleidimo (įjungimo) srovės fiksavimas variklių ir įrangos paleidimo metu.
    • DC Galios Matavimas Nuolatinės srovės galios (kW/kVA) matavimas iki 2500 kVA.
    • Lanksčių Replių Palaikymas Galimybė prijungti papildomą lanksčią matavimo galvutę UT-CS09D srovei iki 3000A.
    Techninės Specifikacijos
    Parametras Diapazonas Tikslumas
    Techniniai matavimai Kintamoji srovė (ACA) 999.9 A 40Hz~100Hz: ±(2.0%+5)
    100Hz~1000Hz: ±(2.5%+5)
    Nuolatinė srovė (DCA) 999.9 A ±(2.0%+5)
    Kintamoji įtampa (ACV) 999.9 V / 1500 V 40Hz~1000Hz: ±(1.0%+5)
    Nuolatinė įtampa (DCV) 999.9 V / 2500 V ±(1.0%+5)
    Nuolatinė įtampa (DC mV) 999.9 mV ±(1.0%+5)
    ACV su LPF filtru 999.9 V ±(2.0%+9)
    ACA su LPF filtru 999.9 A ±(2.5%+9)
    ACA su lanksčiomis replėmis 30.00 A / 300.0 A / 3000 A ±(3.0%+5)
    Nuolatinės srovės galia (DC Power) 999.9 kVA / 2500 kVA ±(2.0%+20)
    Dažnis (Hz) 5.0 Hz ~ 999.9 Hz ±(0.5%+5)
    Varža (Ω) 999.9 Ω / 9.999 kΩ / 99.99 kΩ ±(1.0%+5)
    Talpa (F) 100.0 µF / 1000 µF ±(1.0%+5)
    Temperatūra -40 °C ~ 400 °C (-40 °F ~ 752 °F) ±(1.0%+30)
    Funkcijos ir ypatybės Ekrano rodmenys (Display count) 9999 (Dvigubas ekranas V+A)
    Replių atsidarymas (Žiaunos) Max 35 mm laido skersmuo
    Saugos kategorija CAT III 1500V / CAT IV 600V
    IP Apsaugos klasė IP65 (atsparus dulkėms ir vandeniui)
    Belaidis ryšys Bluetooth 5.0
    Papildomi režimai True RMS, Inrush, PEAK, AUTO HOLD, Diodų patikra
    Įspėjamieji signalai Aukštos įtampos pavojus, Saulės panelės atvirkštinio poliškumo aliarmas (<-10 DCV)
    Papildomas priedas (pasirinktinai) Lanksčios replės UT-CS09D
    Bendrosios charakteristikos Maitinimas 2 * AA 1,5 V baterijos
    Matmenys ir spalva 295 mm x 73 mm x 50 mm (Pilka + Raudona)
    Komplektacija Matavimo laidai, temperatūros zondas, baterijos, vartotojo instrukcija
    Naudingi Patarimai Pirkėjui

    Darbui aukštoje įtampoje:

    Prieš atlikdami matavimus saulės jėgainėse, įsitikinkite, kad naudojami matavimo laidai atitinka CAT III 1500V standarto reikalavimus. Naudokite „Bluetooth“ ryšį ilgalaikiam stebėjimui – tai leidžia analizuoti įtampos šuolius saugiu atstumu nuo veikiančių keitiklių (inverterių).

    ⚠️ Svarbi Apsaugos ir Naudojimo Informacija
    • Įtampos ribos: Neviršykite 2500V DC ir 1500V AC ribų. Viršijus ribas kyla pavojus sugadinti prietaisą ir patirti elektros smūgį.
    • IP65 Apsauga: Nors prietaisas atsparus vandens purslams ir dulkėms, nemerkite jo į skysčius ir nenaudokite po vandeniu.

    Verdiktas

    UNI-T UT219PV yra aukščiausios klasės matavimo įrankis saulės energetikos bei pramonės profesionalams. Dėl didelės matavimo įtampos ribos (iki 2500V DC), aukštos apsaugos klasės (IP65) bei išmanių galimybių, šios replės užtikrina maksimalų saugumą ir tikslumą atliekant sudėtingiausius diagnostikos darbus.
